Ik ben al een redelijke tijd aan het experimenteren met een ontwerp van Henk v/d Enden (PA5HE) voor het “upgraden” van oude 27MHz transceivers naar een modernere versie. Henk heeft een ontwerp gemaakt van een DDS-VFO waardoor bijvoorbeeld het bereik van bijvoorbeeld een 22 kanalen MARC-bakkie toeneemt naar bijvoorbeeld 128 kanalen (26.495-27.405 MHz). Inmiddels heb ik succesvol een Senfor Skyline 2010 basistransceiver, een Midland 77-FM-005 mobieltransceiver en een Ham-International Jumbo 1 omgebouwd.



Henk doet veel meer dan ombouwen naar een uitgebreider bereik, er worden zelfs CB-transceivers omgebouwd naar 2, 4, 6, 10, 15 en 80 meter omgebouwd. In de meeste gevallen wordt gebruik gemaakt van Cybernet-ontwerpen, maar uiteraard is experimenteren met andere fabrikanten ook mogelijk. Voor info over deze ombouws, check zijn website: www.hvde.nl
Op deze website beperk ik me uitsluitend tot de ombouw en/of upgrade van CB-transceivers. Ik heb de meeste informatie voor deze site dan ook bij Henk weggehaald, uiteraard met zijn toestemming.
PCB voor CB-transceiver V3.1

Op dit inbouw printje 3.1 zijn een Arduino Pro mini en een DDS geplaatst. Deze geven de oude PLL een variabel 10.240MHz signaal. Het printje met de versie 3.1 is geschikt om samen met een PLL02A of PLL08A ogebruikt te worden. Dankzij de DDS kan de transceiver ingesteld worden in naar keuze stapjes van 10Hz tot max 100kHz. Op dit printje wordt nog een 0.96″ of 1.3″ OLED met SPI interface en een encoder met schakelaar aangesloten. Een 0.96″ past vaak precies achter het venstertje van een mobiele transceiver. Voor een basistransceiver kan ook een 1.3″ display gebruikt worden. Met de encoder kan de frequentie gekozen worden en wanneer de schakelaar ingedrukt wordt kan een andere stapgrootte gekozen worden. De Arduino kan via een interface geprogrammeerd worden vanuit de arduino omgeving op de PC. De interface is voor enkele dollars te koop in het verre oosten. Een voorbeeld, en degene die ik gebruik is de OPEN-SMART usb-uart interface.

De firmware om de Arduino te programmeren is hier te vinden.




Schema van de PCB voor 10 en 11 meter:
Stuklijst van het printplaatje:
refdes | description | Remarks |
---|---|---|
C1,C16 | 47n 0805 | SMD |
C2,C5,C6,C17 | 1u 1206 | |
C3,C4 | 100u tht | Elko |
R1 | 100R 0805 | |
R6,R7,R15 | 82k 0805 | |
R4 | 22R 1206 | |
R16 | 10k 0805 | Needed for RX/TX |

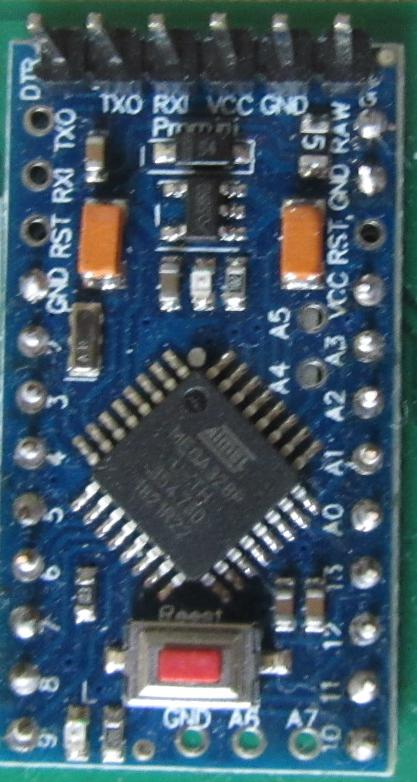

IC1 | Arduino pro mini 5V 16MHz | ![]() |
IC2 | 7809 | TO220 spanningsregelaar |
U1 | DDS with AD9833 | from ebay |
X4 | 6 pin header | 2.54mm |
X6 | 4 pin header | 2.54mm |
Componenten buiten de PCB:
refdes | description | Remarks |
---|---|---|

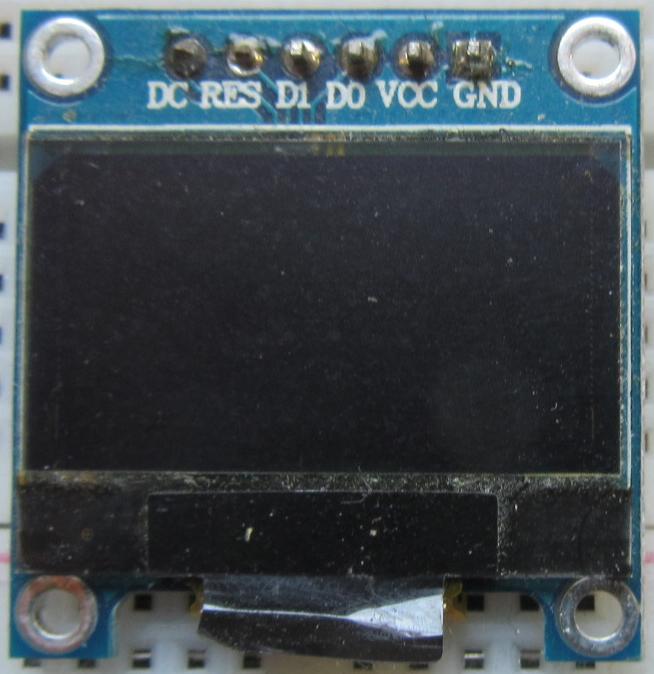

OLED display 0.96″ SPI 6 wire | ![]() | |

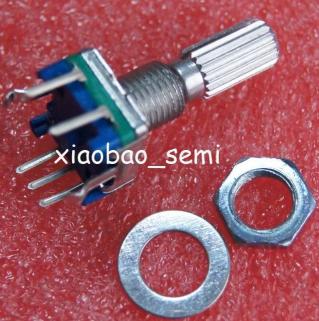

Rotary encoder EC11 with switch Er is een degelijker versie in licht groen kunststof | ![]() | |
6 wire cable met aan beide zijden een female header | ||
4 wire cable met aan een zijde een female header |
Aansluitingen inbouwprintje voor de transceiver
refdes | description | Remarks | 10 en 11 meter |
---|---|---|---|
X1 | Voeding +9V | 9V | Niet aansluiten |
X2 | +5V | 5V | output kan voor schakelaar(shift) gebruikt worden |
X3 | Voeding +12V | 12V | Verbind met 12V transceiver |
X4 | display | OLED display | |
X6 | Rotary encoder | Rotary encoder | |
X8 | DDS OUT | naar PLL ref in | |
X9-1 | TX in | Indien nodig , verbind met TX | |
X9-2 | USB | 5V max ! | Afhankelijk van uitvoering schakelaar naar gnd |
X9-3 | spare | ||
X9-4 | GND |
begrijp ik goed dat deze die u aanbiedt al geprogrammeerd is voor een cybernet 22 kanalen bakje, zit hier ook een uitleg bij hoe dit moet worden gedaan in het 27mc bakje
Klopt helemaal.
Uitleg staat op deze website.
Zie: http://www.randstadamateur.net/index.php/ombouw-midland-77-fm-005-dds-vfo/
Kees
