TCXO update


Bij gebruik van deze DDS unit in een SSB transceiver op 50Mhz bleek dat de temperatuursstabiliteit van de 25MHz oscillator niet geweldig is.
Na aanzetten verliep de transceiver een paar honderd Hertz, geen groot probleem, maar oplosbaar.
In de 70MHz SSB transceivers was het door de andere opbouw geen probleem.
Bij de 70Mhz en 145MHz FM transceivers merk je hier ook niets van.
Om dit te verbeteren heb ik op Ebay een TCXO besteld (Rakon IT5305BE TX4643 freq=16.367667MHz).
Belangrijke eigenschappen waaraan de nieuwe TCXO moet voldoen: 5V en frequentie tussen 5 en 25MHz.
De frequentie is niet zo belangrijk omdat het deeltal in de software ingesteld kan worden.
Benodigdheden: 2 weerstanden 1Meg 0603, een condensator 2n2 0805 en de TCXO.
De componentjes zijn nodig omdat het uitgangsnivo van de TCXO veel lager is dan van de originele kristaloscillator (1V vs 5V).

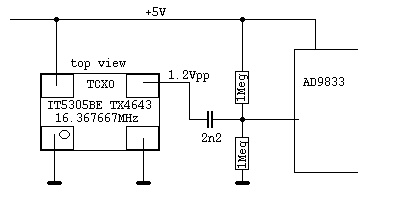

Zo is het aangesloten:

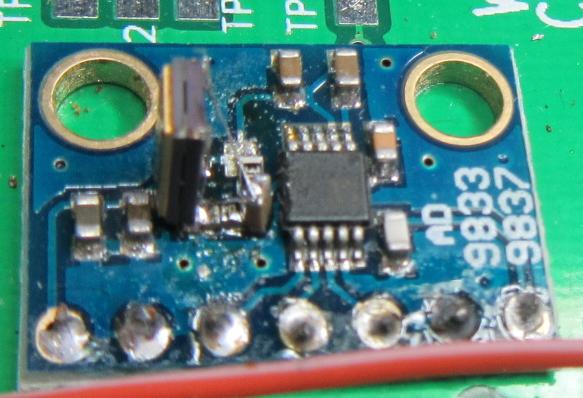

En zo ziet het er in praktijk uit:

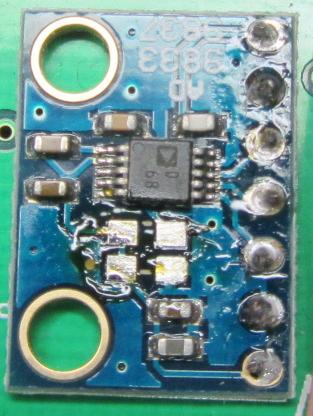

Eerst is met een stevige bout de originele kristaloscillator verwijderd.

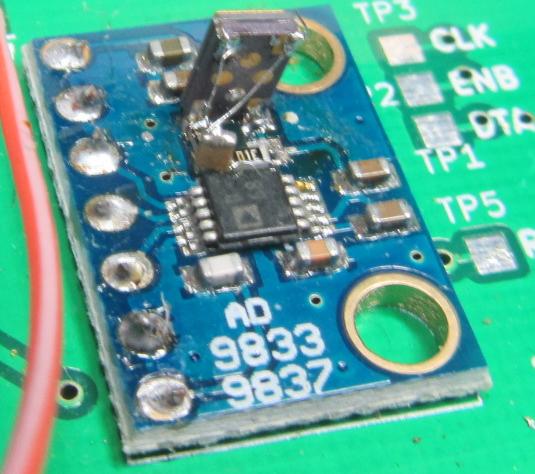

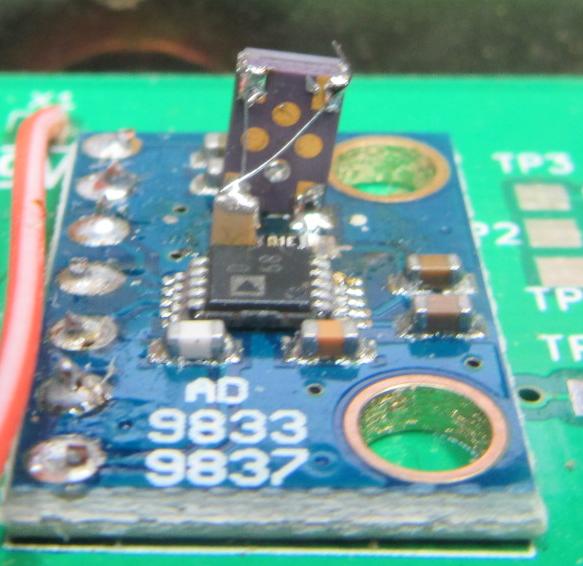

Daarna is de TCXO op z'n kant er in gesoldeert, een beetje krap maar het kan.
